Dúvida de electricidade

Porco

Porco

Banido
Nephilim e outros electricistas de serviço, preciso de ajuda :)

Quero colocar um sensor de movimento em uma lâmpada que está no exterior da casa, junto à porta, cujo interruptor está na parte de dentro. Ligar o sensor é relativamente fácil, o meu problema é que em teoria o interruptor terá de estar sempre ligado para que o sistema funcione. E é muito fácil desligá-lo por descuido, já que é um daqueles duplos que controla também outra lâmpada.

A minha questão é: como faço para que a lâmpada exterior tenha sempre corrente, desactivando o interruptor que está dentro, para que ela funcione apenas com o sensor de movimento?

Obrigado .

Cumprimentos do Suíno.

Eu nao sou electricista...
Nesse caso o sensor de presença funcionará como 2º interruptor, mas o de dentro de casa tem de tar sempre ligado, ou ser anulado que penso que nao sera aconselhado pois assim a lampada nunca será desligada se tiver sempre movimento.

Nephilim disse:
Eu nao sou electricista...
Nesse caso o sensor de presença funcionará como 2º interruptor, mas o de dentro de casa tem de tar sempre ligado, ou ser anulado que penso que nao sera aconselhado pois assim a lampada nunca será desligada se tiver sempre movimento.
Clique para expandir...


@ neph: mas a ideia acho que é essa

@ porco: basta saberes quais os fios no interruptor e poes um ligador rápido e tá fino! mas pelo desenho que fiz no papel tens de fazer um chunt ao interruptor para dar continuidade ...

bom... no fundo há de ser mais ou menos isto:

vai um fio directo à lampada sem (teoricamente) passar pelo interruptor e outro que passa pelo interruptor...

nesse que passa pelo botão cortas, e ligas directamente ao fio que vem da lâmpada!

Veloce disse:
Umas gotas de super cola 3 (na posição ligado) no interruptor da lâmpada com sensor, resolve o problema[;)]
Clique para expandir...


brinca brinca, mas eu tenho um esquema aqui em casa que funciona assim:

luz do hall liga sempre que se quer!
luz da escada liga com luz do hall!
quando desliga luz do hall, desliga luz da escada!
luz do hall é independente!

isto num cumutador duplo! sem ser de escada

obrigado a todos. Pelo que percebi do resumo de todos os tópicos, tenho então de abrir o interruptor, e ligar directamente os fios que passam por ele certo? Se for só isso é fácil.

Se eu não aparecer durante uns tempos é porque estou no hospital a recuperar de uma descarga. [:D][:D][:D][:D]

Nephilim disse:
Eu nao sou electricista...
Nesse caso o sensor de presença funcionará como 2º interruptor, mas o de dentro de casa tem de tar sempre ligado, ou ser anulado que penso que nao sera aconselhado pois assim a lampada nunca será desligada se tiver sempre movimento.
Clique para expandir...


A idéia é mesmo essa. Como o local tem movimento apenas das pessoas que entram / saem e é escuro, quero que haja luz sempre que passar por ali alguém. obrigado.

Assim sendo, o que funcionará como interruptor será o sensor (ligando e desligando a lâmpada), parece-me que a solução é simples.
Desligas os fios do interruptor e ligas esses fios ao sensor.
Penso ir de encontro ao que procuras (não queres que a lâmpada seja desligada pelo interruptor).

Porco disse:
Se eu não aparecer durante uns tempos é porque estou no hospital a recuperar de uma descarga. [:D][:D][:D][:D]
Clique para expandir...

Pelo que parece esta noite o jantar vai ser Rojões. [:D][:D][:D]

Desculpa o off topic.

Basicamente é desmontar o interruptor e com um ligador ligar o fio que faz a função de corte.

Utilizei um esquema semelhante na minha luz exterior, só que optei por manter o interruptor a funcionar.
Desse modo, em períodos de ausência mais prolongados, ou outras ocasiões em que tal seja útil, posso sempre desligar a luz exterior.
Se optares por fazer a ligação directa no interruptor, caso alguma vez seja necessário desligar essa lampada, vai ser mais dificil.

Nos primeiros dias/semanas tambem tinha o hábito de estar sempre a desligar o interruptor, pois é duplo e o outro serve para a luz das escadas.
Mas passado esse período inicial acabei por me habituar.

Abraço

Deves ter 2 castanhos e 2 pretos vês quais deles é que vão para fora e fazes um chunt, ou então fazes uma ponte entre ligações do interruptor mas isso só vendo...

Porco disse:
Nephilim e outros electricistas de serviço, preciso de ajuda :)

Quero colocar um sensor de movimento em uma lâmpada que está no exterior da casa, junto à porta, cujo interruptor está na parte de dentro. Ligar o sensor é relativamente fácil, o meu problema é que em teoria o interruptor terá de estar sempre ligado para que o sistema funcione. E é muito fácil desligá-lo por descuido, já que é um daqueles duplos que controla também outra lâmpada.
A minha questão é: como faço para que a lâmpada exterior tenha sempre corrente, desactivando o interruptor que está dentro, para que ela funcione apenas com o sensor de movimento?

Obrigado .

Cumprimentos do Suíno.
Clique para expandir...

Não sei que tipo de detector vai utilizar (com ou sem neutro) mas a questão do interruptor é a mais fácil de resolver... como diz que o interruptor é duplo (não será antes um comutador de lustre?[;)]), e presumo que quer manter o outro circuito a funcionar, basta ligar um pedaço de fio entre a entrada e a saída (o tal "shunt") do interruptor que comanda essa lâmpada.

Se o interruptor for de ligadores rápidos (sem parafuso-basta enfiar o fio que fica preso por uma "mola") normalmente existem dois pontos de ligação disponíveis em cada entrada/saída.

Se for de bornes com parafuso, penso que não é preciso fazer o desenho[;)]

No comutador de lustre e aproveitando apenas as ligações disponíveis no interruptor desligar o fio da saida e ligar o mesmo no borne da entrada/alveolo junto do fio da entrada (mais fácil e porventura mais correcto técnicamente).

5cm de uma fita qq que cole e pões no interruptor colado na posição de ligado.

Mesmo que por acaso toques no botão não mexe e é fácil de reverter se for necessário.

NunoMCCII disse:
5cm de uma fita qq que cole e pões no interruptor colado na posição de ligado.

Mesmo que por acaso toques no botão não mexe e é fácil de reverter se for necessário.
Clique para expandir...


O problema é que é mesmo na porta de entrada e fica um bocado feio. Mas eu tou na dúvida se uso o sistema já aqui descrito ou se meto algum adesivo na parte interior do interruptor, de forma que não se veja por fora.
obrigado a todos pela ajuda

Aproveito o tópico para a seguinte dúvida:
Tem algum perigo ligar blocos de tomada entre si?
É que 6+6 é mais barato que uma de 10.

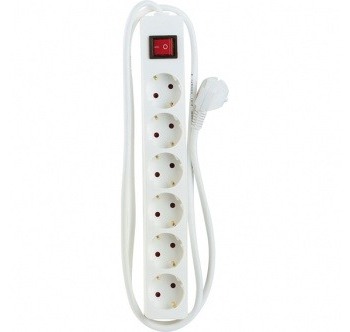

Estou a falar disto:

rks disse:
Aproveito o tópico para a seguinte dúvida:
Tem algum perigo ligar blocos de tomada entre si?
É que 6+6 é mais barato que uma de 10.

Estou a falar disto:
Clique para expandir...

desde que não ultrapasses a potencia máxima que aguenta podes ligar os blocos que quiseres.

ps: se for dos chineses deita isso para o lixo.

Porco disse:
Nephilim e outros electricistas de serviço, preciso de ajuda :)

Quero colocar um sensor de movimento em uma lâmpada que está no exterior da casa, junto à porta, cujo interruptor está na parte de dentro. Ligar o sensor é relativamente fácil, o meu problema é que em teoria o interruptor terá de estar sempre ligado para que o sistema funcione. E é muito fácil desligá-lo por descuido, já que é um daqueles duplos que controla também outra lâmpada.

A minha questão é: como faço para que a lâmpada exterior tenha sempre corrente, desactivando o interruptor que está dentro, para que ela funcione apenas com o sensor de movimento?

Obrigado .

Cumprimentos do Suíno.
Clique para expandir...

Desliga do interruptor por dentro e faz um shunt entre ambas as fases e ambos os neutros ... :). Ficas com o sensor a fazer trabalho :)
